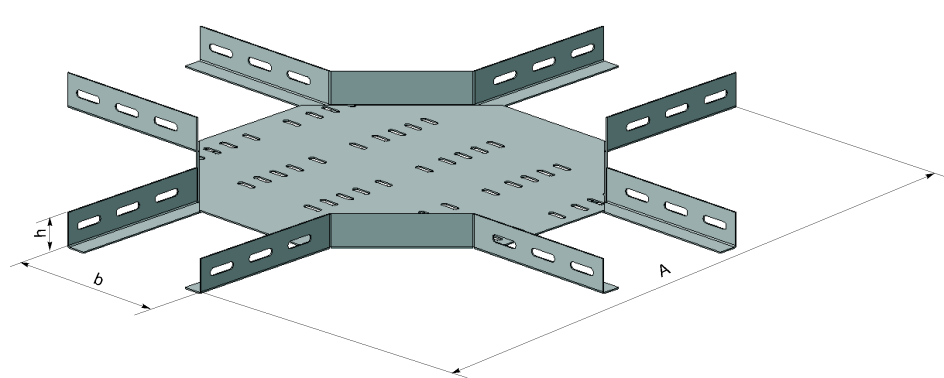

Лоток крестообразный горизонтальный типа НЛ К
Лоток крестообразный горизонтальный предназначен для разветвления кабельной трассы в четырех направлениях под углом 90 в горизонтальной плоскости для кабельных лестниц. Виды климатических исполнений У3, УХЛ2,5, ХЛ1,5 по ГОСТ15150. Лотки вида климатического исполнения У3 изготавливаются из стали с лакокрасочным покрытием. Лотки вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918. Изделия вида климатического исполнения ХЛ1,5 изготавливаются из стали с защитным покрытием, нанесенным методом горячего цинкования. ТУ3449-018-01395331-2012. Код ОКП 34 4961. Соединяются с прямыми кабельными лестницами один в один.
Тип
|
h
|
b
|
А
|
Mасса, кг
|
НЛ К10x24
|
25,5
|
107
|
728
|
2,17
|
НЛ К20х40
|
41,5
|
207
|
828
|
3,52
|
НЛ К30х40
|
41,5
|
307
|
928
|
4,67
|
НЛ К40x40
|
41,5
|
407
|
1028
|
6,05
|
НЛ К20х50
|
51,5
|
207
|
828
|
3,78
|
НЛ К30х50
|
51,5
|
307
|
928
|
4,93
|
НЛ К40х50
|
51,5
|
407
|
1028
|
6,31
|
НЛ К20х70
|
71,5
|
207
|
828
|
4,30
|
НЛ К30х70
|
71,5
|
307
|
928
|
5,45
|
НЛ К40х70
|
71,5
|
407
|
1028
|
6,84
|
НЛ К20х100
|
101,5
|
207
|
828
|
5,09
|
НЛ К30х100
|
101,5
|
307
|
928
|
6,24
|
НЛ К40х100
|
101,5
|
407
|
1028
|
7,62
|
|
|
|
