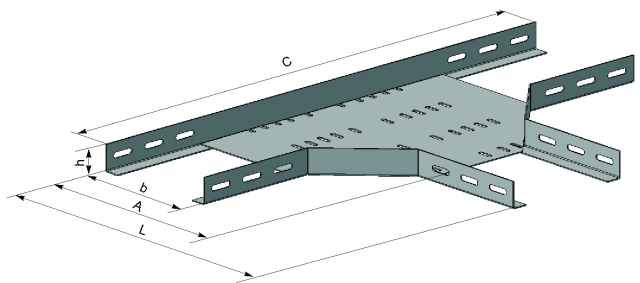

Лоток тройниковый горизонтальный типа НЛ Т

Лоток тройниковый горизонтальный предназначен для разветвления кабельной трассы в трех направлениях под углом 90 в горизонтальной плоскости для кабельных лестниц.
Виды климатических исполнений У3, УХЛ2,5, ХЛ1,5 по ГОСТ15150.
Лотки вида климатического исполнения У3 изготавливаются из стали с лакокрасочным покрытием.
Лотки вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
Изделия вида климатического исполнения ХЛ1,5 изготавливаются из стали с защитным покрытием, нанесенным методом горячего цинкования.
ТУ3449-018-01395331-2012. Код ОКП 34 4961.
Соединяются с прямыми кабельными лестницами один в один.

Тип	h	b	А	С	L	Масса, кг
НЛ Т10x24	25,5	107	237	728	417	1,69
НЛ Т20х40	41,5	207	337	828	517	2,89
НЛ Т30х40	41,5	307	437	928	617	3,96
НЛ Т40x40	41,5	407	537	1028	717	5,27
НЛ Т20x50	51,5	207	337	828	517	3,12
НЛ Т30x50	51,5	307	437	928	617	4,20
НЛ Т40х50	51,5	407	537	1028	717	5,52
НЛ Т20х70	71,5	207	337	828	517	3,58
НЛ Т30X70	71,5	307	437	928	617	4,68
НЛ Т40х70	71,5	407	537	1028	717	6,03
НЛ Т20х100	101,5	207	337	828	517	4,27
НЛ Т30х100	101,5	307	437	928	617	5,40
НЛ Т40х100	101,5	407	537	1028	717	6,78
